Насосная станция для перекачки сжиженного газа.

Нашим заказчиком была приобретена разукомплектованная, но не бывшая в эксплуатации насосная станция для перекачки сжиженного газа на базе автомобильного прицепа. В комплекте с прицепом шли компрессор для перекачки газообразной фазы и насос для перекачки жидкой фазы. Так же присутствовали датчики давления, температуры и электро-контактные манометры в взрывозащищенном исполнении.

Специалисты нашей компании провели дефектовку с целью определения дальнейшей судьбы этого оборудования. Проверив исправность двигателей насоса и компрессора, оценив состояние существующих датчиков нами было подготовлено технико-коммерческое предложение на производство и монтаж системы управления для данной насосной станции.

Работы включали в себя:

Разработку схемы электрической принципиальной для будущего щита.
Разработку плана прокладки кабельных трасс с подключением на быстросъемных разъемах
Сборка щита управления
Монтаж шкафа управления и кабельных трасс.
Пуско-наладочные работы

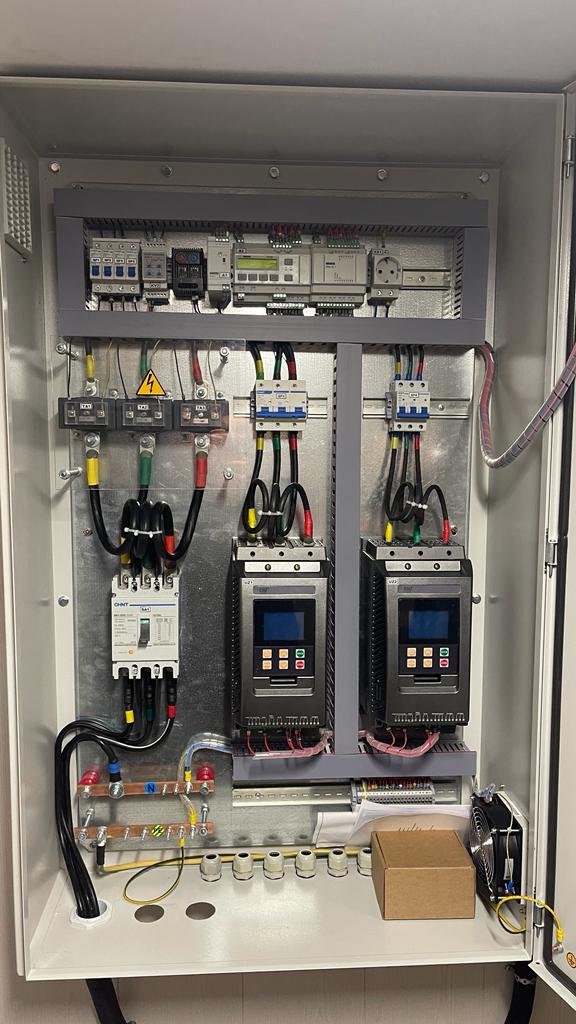

При выборе основных компонентов были использованы уже проверенные временем:

Программируемое реле ОВЕН ПР200 с модулем расширения ПРМ-24;
Блак питания на 24В от компании ОВЕН для питания датчиков;
Индикаторы токовой петли ОВЕН ИТП-11 для отображения измеряемых параметров;
Реле контроля фаз Chint для отключения насоса при значительных перепадах питающего напряжения (в месе установки станции скачки и падения напряжения не редкость);
Устройства плавного пуска ESQ GS7 с встроенным шунтирующим контактором;
Цифровой мультиметр Omix с интерфейсом RS-485 для передачи данных в контроллер;
Коммутационная аппаратура Chint Electric;
Система принудительной вентиляции в щите KIPPROBOR и термостат Meyertec;

Для обеспечения мобильности силами заказчика был произведен контейнер в котором было подготовлено место для установки щитов и размещения рабочего места оператора.
Выполнив монтаж системы управления на базе заказчика мы произвели пуско-наладочные работы.

Проект был реализован в 2022 и вот в 2025 году заказчик пригласил нас на запуск второй компрессорной станции (не нашего производства) и мне удалось снять наше оборудование в работе на видео.
Со слов заказчика наш шкаф управления насосной станции находится в работе почти каждый день и прекрасно показывает себя в работе, не требователен к обслуживанию и надежен.
