Сборка телекоммуникационных щитов

Введение

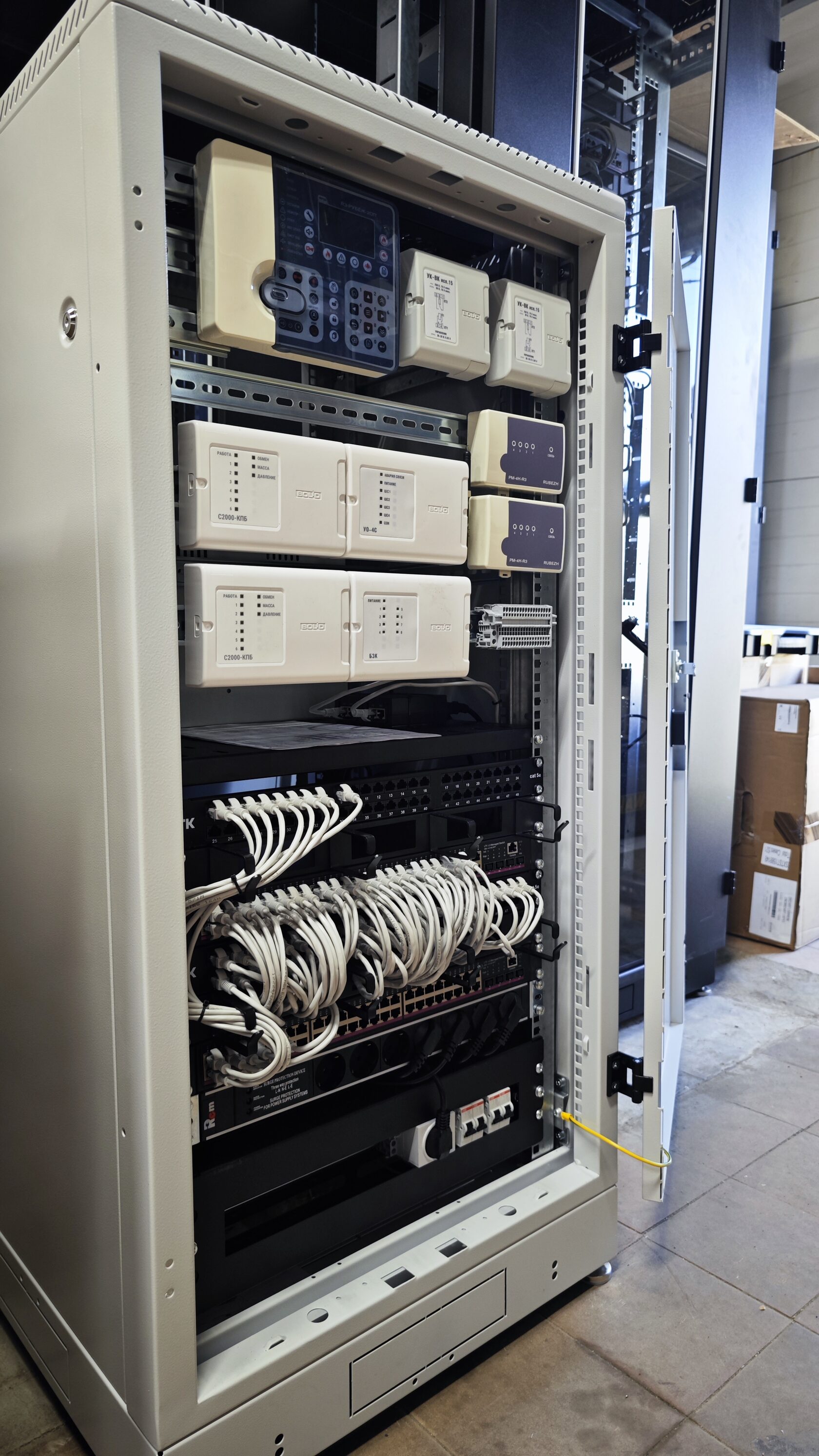

Недавно мы завершили сборку серии из 16 телекоммуникационных шкафов для новых объектов в Санкт-Петербурге. Задача была масштабной — объединить в единой конструкции оборудование сразу четырех ключевых систем здания:

СОТ — система охранного телевидения.
ОС — система охранной сигнализации.
СКУД — система контроля и управления доступом.
СОУЭ — система оповещения и управления эвакуацией.

В строительной сфере сложилась практика, когда такие щиты собираются непосредственно на объекте силами монтажной организации. Монтажники привозят пустые шкафы, коробки с оборудованием и начинают коммутацию прямо на стенах, зачастую в условиях пыли, плохого освещения и строительного шума.

Мы пошли другим путём: сборка оборудования предварительной заводской готовности. И вот почему это лучше.

1. Качество сборки и культура производства

Главное отличие цеха от строительной площадки — стерильность и эргономичность.

Чистота: На объекте всегда есть строительная пыль. Попадание бетонной пыли в активное оборудование (коммутаторы, серверы, блоки питания) сокращает срок его службы. В мастерской сборка происходит в чистоте.
Инструменты и освещение: У инженера в цеху под рукой профессиональный верстак, отличное освещение и полный набор инструментов для опрессовки и маркировки. Это исключает «скрутки» и ненадежные контакты.

2. Продуманная система укладки кабелей и маркировка

Когда шкаф собирается на объекте в спешке, часто получается «паутина» из проводов. Мы же уделяем особое внимание эстетике и логике:

Все кабели уложены в перфорированные короба или закреплены стяжками.
Каждый провод, автомат и устройство имеют четкую печатную маркировку в соответствии с проектом.
Это не просто «красиво». Это критически важно для дальнейшей эксплуатации. Электрик или системный администратор, открыв такой шкаф через 5 лет, сразу поймет, какой кабель за что отвечает.

3. Предварительное тестирование (FAT-тест)

Самый большой риск при сборке на объекте — обнаружить бракованное оборудование уже после того, как все будет прикручено.

Собирая щиты у себя, мы проводим предварительную пусконаладку:

Подаем питание и проверяем нагрузку.
Настраиваем IP-адреса камер и контроллеров СКУД.
Проверяем логику работы контроллеров охранной сигнализации.
Тестируем усилители системы оповещения.

На объект приезжает уже проверенное, работающее решение.

4. Скорость монтажа на объекте (Plug & Play)

Для заказчика и генерального подрядчика время — деньги.

Монтаж готового изделия на объекте занимает минимум времени:

Повесили шкаф.
Провели приходящие линии от камер и датчиков.
Подключили их к заранее промаркированным клеммам.
Всё. Никакой пайки, обжима патч-кордов внутри шкафа и поиска потерявшихся винтиков. Это существенно сокращает время проведения работ на территории заказчика.

5. Сохранность оборудования

Отправить на стройку один закрытый, опломбированный и упакованный шкаф гораздо безопаснее, чем везти туда 50 коробок с дорогими контроллерами, жёсткими дисками и коммутаторами, которые могут «случайно потеряться» в процессе строительства.

Итог

Наш опыт показывает, что использование оборудования предварительной заводской готовности (pre-fabricated) — признак профессионального подхода.

В рамках этого проекта мы получили:

Идеальная внутренняя компоновка систем СОТ, ОС, СКУД и СОУЭ.
Гарантия работоспособности до выезда на объект.
Сокращение сроков монтажа на месте в 2–3 раза.

Мы считаем, что инженерные системы должны быть не только надёжными, но и красивыми изнутри.
