Повысительная насосная станция

Рассказывает Максим Субботин, руководитель ООО "ПСК - Автоматизация"

Звонок поступил в обычный вторник. На линии была управляющая компания крупного гостиничного комплекса — один из тех самых отелей, которые вы видите на главных проспектах Санкт-Петербурга. Голос собеседника звучал напряжённо: «Максим, у нас ЧП. Повысительная насосная станция Grundfoss вышла из строя. Гости жалуются на перепады давления воды».

Я сразу понял масштаб проблемы. Когда речь идёт о гостинице премиум-класса в центре города, каждый час простоя — это не просто неудобства, а прямые финансовые потери и удар по репутации.

Что случилось?

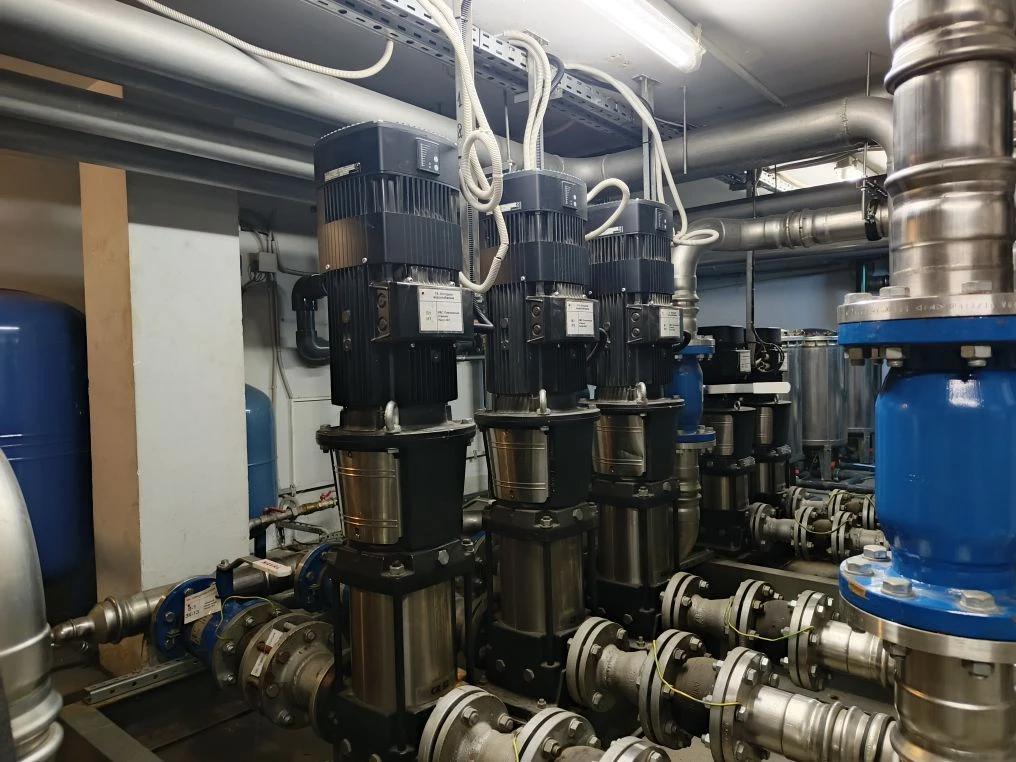

Приехав на объект, мы обнаружили следующее: штатные встроенные преобразователи частоты насосной станции полностью вышли из строя. Без них система потеряла способность регулировать расход воды в зависимости от потребления. Проще говоря, насосы либо работали на полную мощность, когда вода никому не нужна, либо не справлялись с пиковыми нагрузками в часы максимального водоразбора.

Классическая ситуация: оборудование дорогое, бренд известный, но встроенная электроника подвела. А заменить её «один к одному» было невозможно — сроки поставки оригинальных комплектующих исчислялись месяцами, а отель не мог ждать.

Задача, которая казалась невозможной

Управляющая компания поставила перед нами чёткое техническое задание:

Разработать шкаф управления, который возьмёт на себя функции регулирования насосной станции;
Смонтировать его в существующем помещении без остановки работы объекта;
Обеспечить возможность переключения между старой системой управления и новой;
Сделать всё быстро, надёжно и с гарантией результата.

Сроки? Минимальные. Бюджет? Разумный, но без демпинга. Качество? Безупречное.

Наше решение

Мы предложили клиенту нестандартный, но проверенный подход: создать независимый шкаф управления на базе российских компонентов, который будет «обходить» штатную систему Grundfoss, но при этом оставит возможность вернуться к ней в случае необходимости.

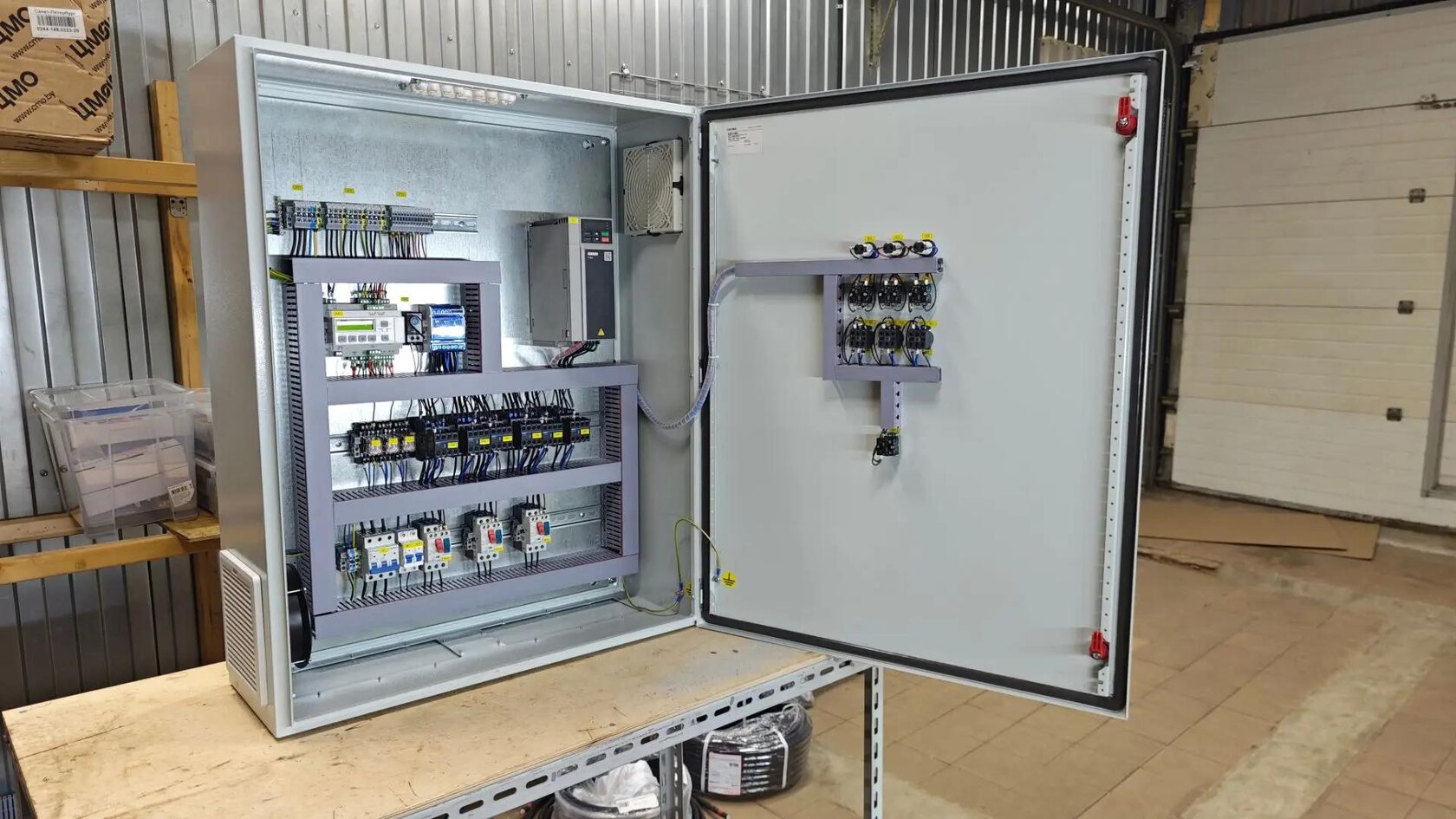

Что вошло в состав шкафа управления:

Контроллер ОВЕН СУНА-122 — «мозг» системы со встроенными алгоритмами специально для насосных станций. Это готовое решение, которое не требует месяцев программирования.
Преобразователь частоты ОВЕН ПЧВ3 — сердце системы регулирования. Один частотник управляет тремя насосами в каскадном режиме с переменным мастер-насосом.
Коммутационная аппаратура Chint Electric — надёжные контакторы, автоматы и реле, которые обеспечивают безопасное переключение режимов работы.
Корпус щита DKC — промышленный шкаф с высокой степенью защиты, рассчитанный на тяжёлые условия эксплуатации.
Система принудительной вентиляции Meyertec — потому что электроника любит прохладу, даже если работает круглосуточно.
Кабельные вводы, короба и аксессуары DKC — мелочи, которые делают монтаж аккуратным и долговечным.

Почему именно такая конфигурация?

Ключевая идея — каскадное управление с переменным мастер-насосом. Позвольте объяснить, как это работает.

Обычно в насосных станциях один насос работает постоянно, а остальные подключаются по мере роста потребления. Проблема такого подхода в том, что «мастер-насос» изнашивается быстрее остальных. В нашей системе контроллер автоматически меняет роль ведущего насоса, равномерно распределяя нагрузку между всеми тремя агрегатами. Результат — срок службы оборудования увеличивается в 1,5–2 раза.

При этом только один насос оснащён преобразователем частоты и может плавно менять свою производительность. Остальные два работают в режиме «включён/выключен». Такая схема оптимальна по соотношению цена/эффективность: мы получаем точное регулирование расхода без затрат на три дорогих частотника.

Монтаж и запуск

Работы велись поэтапно, чтобы не нарушать водоснабжение отеля:

День 1–2: Проектирование и согласование схемы подключения. Параллельно — сборка шкафа управления в нашем производственном цехе.

День 3: Доставка оборудования на объект. Монтаж шкафа рядом с существующей станцией. Подключение силовых кабелей и цепей управления.

День 4: Программирование контроллера, настройка параметров ПЧ, тестирование всех режимов работы.

День 5: Пуско-наладка. Переключение нагрузки на новую систему. Обучение персонала отеля базовым операциям.

Итог: 5 рабочих дней от момента подписания договора до полноценной работы системы.

Результат, который говорит сам за себя

Сегодня насосная станция отеля работает стабильно, без сбоев и без постоянного присутствия обслуживающего персонала. Система автоматически адаптируется к любому уровню потребления — от полного отсутствия водоразбора ночью до пиковых нагрузок утром, когда сотни гостей одновременно принимают душ.

Управляющая компания получила:

✅ Надёжную работу насосной станции 24/7
✅ Возможность быстрого возврата к штатной системе (если потребуется)
✅ Равномерный износ всех трёх насосов
✅ Снижение эксплуатационных расходов
✅ Гарантию и сервисную поддержку от нашей компании

Почему клиенты выбирают нас?

За годы работы в сфере промышленной автоматизации мы поняли главное: клиенту не нужен просто шкаф с проводами. Ему нужно решение проблемы — быстро, качественно и с пониманием специфики его бизнеса.

Мы не продаём оборудование. Мы продаём спокойствие. Спокойствие управляющего, который знает, что система работает. Спокойствие главного инженера, которому не нужно ночами бегать на объект. Спокойствие гостей, которые получают воду стабильного давления в любое время суток.

ООО "ПСК - Автоматизация" — это команда профессионалов, которая решает сложные задачи промышленной автоматизации:

Проектирование систем управления
Программирование контроллеров
Сборка НКУ любой сложности
Монтаж и пуско-наладка
Сервисное обслуживание

Если у вас есть проблема с автоматикой — не ждите, пока она превратится в катастрофу. Звоните, обсудим решение.

Максим Субботин

Руководитель ООО "ПСК - Автоматизация"

📞 +7 (950) 222-23-92
