5 шкафов управления приточно-вытяжной вентиляцией: как мы обеспечили стабильный микроклимат и энергоэффективность объекта

Как руководитель ООО «ПСК-Автоматизация» я убеждён: современная вентиляция – это не просто воздуховоды и вентиляторы, а точная инженерная система, где автоматику можно назвать её «нервной системой». От качества шкафов управления напрямую зависят микроклимат, эксплуатационные затраты и безопасность здания. Недавно наша команда завершила работы по проектированию, сборке и пусконаладке пяти шкафов управления приточно-вытяжными установками. Хочу поделиться, какие решения мы применили и почему заказчик получил именно тот результат, на который рассчитывал.

🔹 Задача проекта

Заказчику требовалось автоматизировать работу нескольких приточно-вытяжных установок в строящемся бизнес-центре в городе Санкт-Петербург.

Ключевые требования были чёткими:

Точное поддержание заданных параметров воздуха.
Синхронная работа приточных и вытяжных секторов с балансировкой воздухообмена.
Автоматическое управление с возможностью подключения к SCADA-системе.
Полный комплект проектной документации, в том числе схемы электрические принципиальные и руководство пользователя.
Полное соответствие СП, ГОСТ и требованиям пожарной безопасности.

🔹 Техническое решение: почему мы выбрали именно эти компоненты

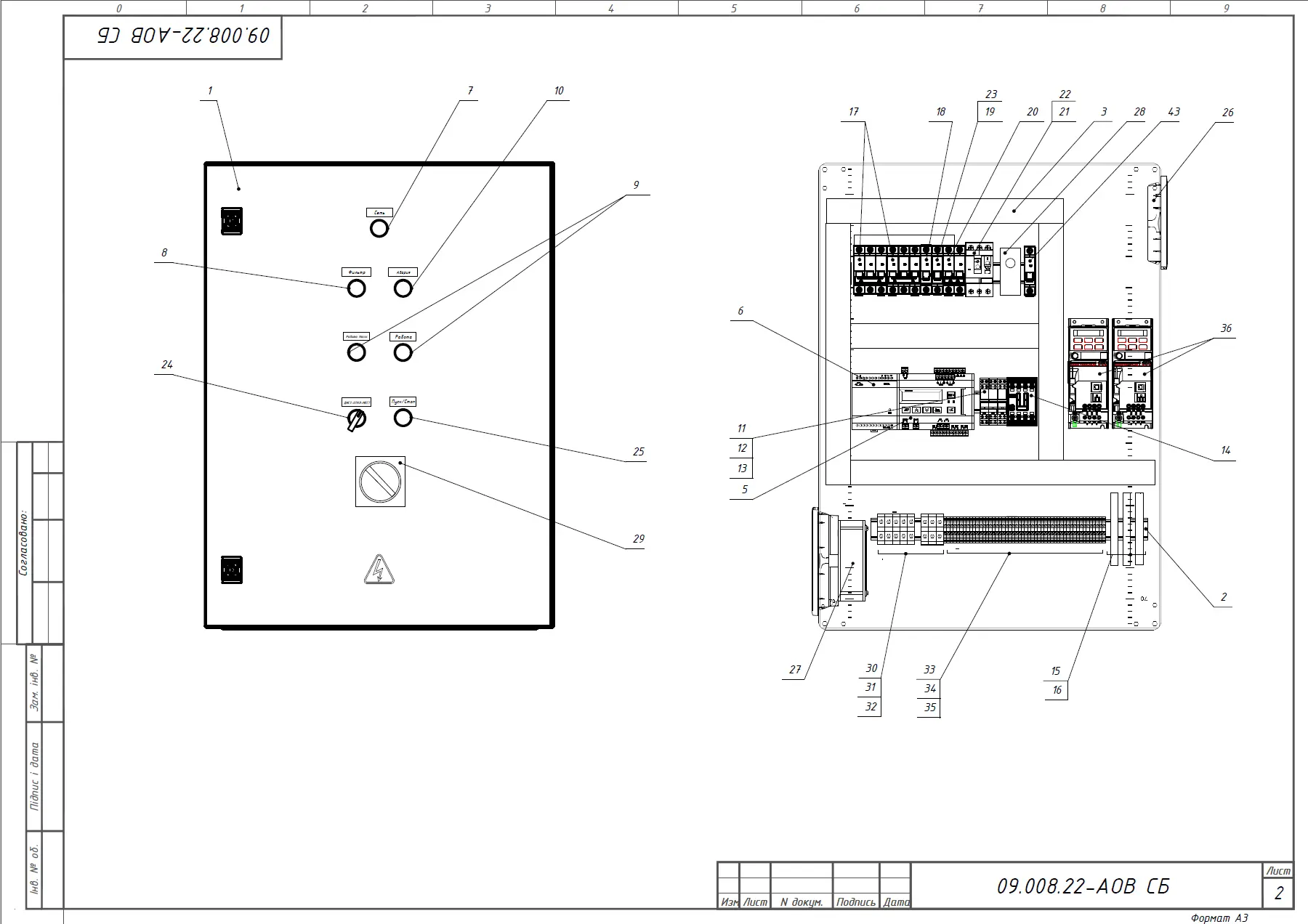

Мы разработали единую архитектуру управления на базе пяти шкафов автоматики (ША). Каждый шкаф отвечает за свою зону/установку, но все они работают по единым алгоритмам и могут быть объединены в верхний уровень диспетчеризации.

Основное оборудование и обоснование выбора:

Контроллер для систем вентиляции ОВЕН ТРМ1033 – «мозг» шкафа. Специализированный российский контроллер, изначально заточенный под задачи вентиляции и кондиционирования. Встроенные ПИД-регуляторы, готовые логические блоки для ПВУ и удобный интерфейс программирования позволили сократить время отладки и повысить надёжность алгоритмов.
Преобразователи частоты VEDA VF-51 – плавное регулирование скорости вентиляторов. Обеспечивают мягкий пуск, снижение механических нагрузок на оборудование и экономию электроэнергии до 20–30% за счёт подстройки производительности под реальную нагрузку.
Коммутационная аппаратура Chint Electric – проверенные автоматические выключатели, контакторы и реле. Гарантируют защиту цепей, селективность отключения и соответствие международным стандартам качества.
Светосигнальная аппаратура и органы управления на лицевой панели Meyertec – эргономичные переключатели, кнопки, индикаторы. Обеспечивают наглядный статус работы шкафа, быстрое ручное управление в аварийных режимах и удобный доступ для эксплуатационного персонала.
Корпуса щитов EKF – надёжные металлические корпуса с защитой IP54. Продуманная внутренняя компоновка, качественная порошковая окраска и удобные кабельные вводы упрощают монтаж и обслуживание.

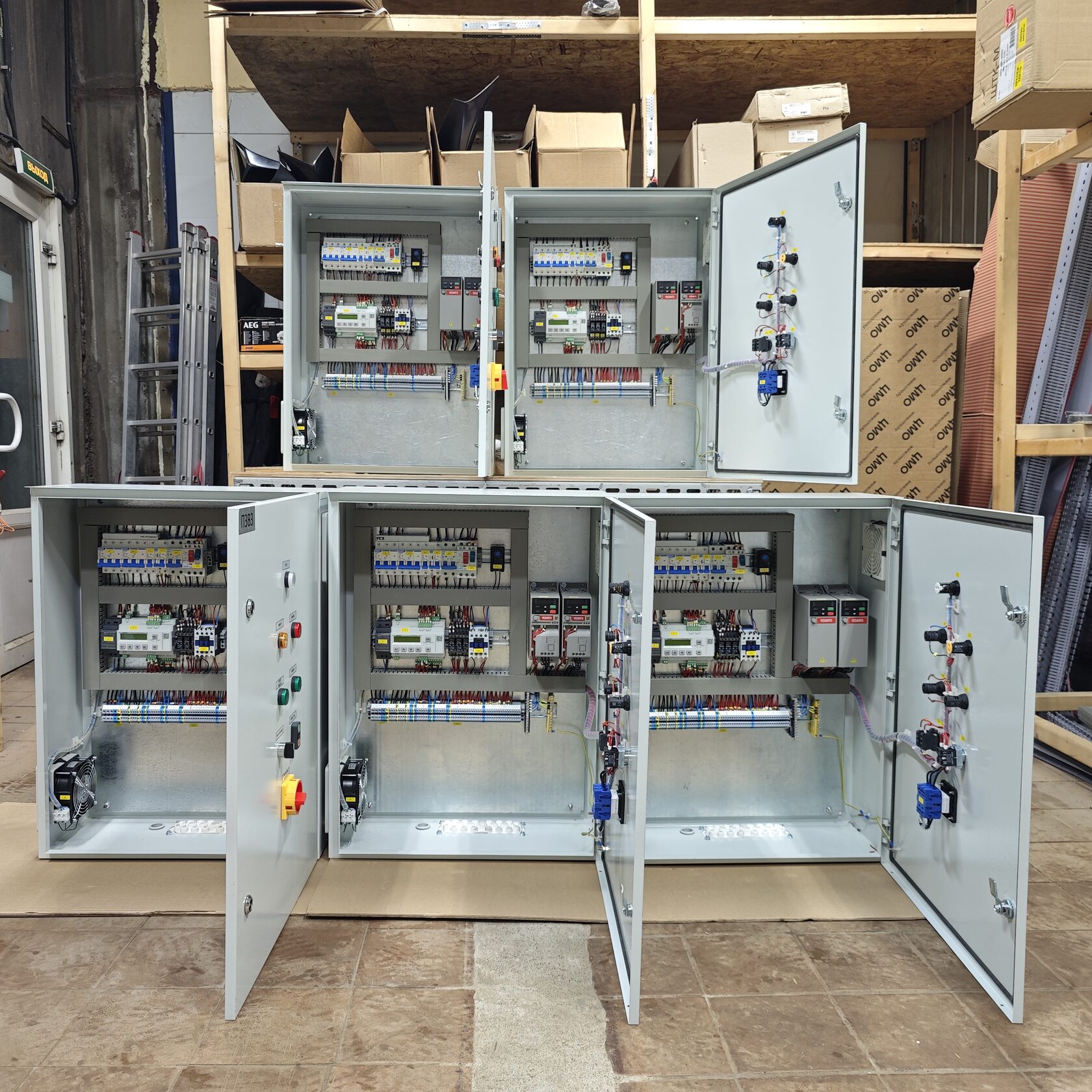

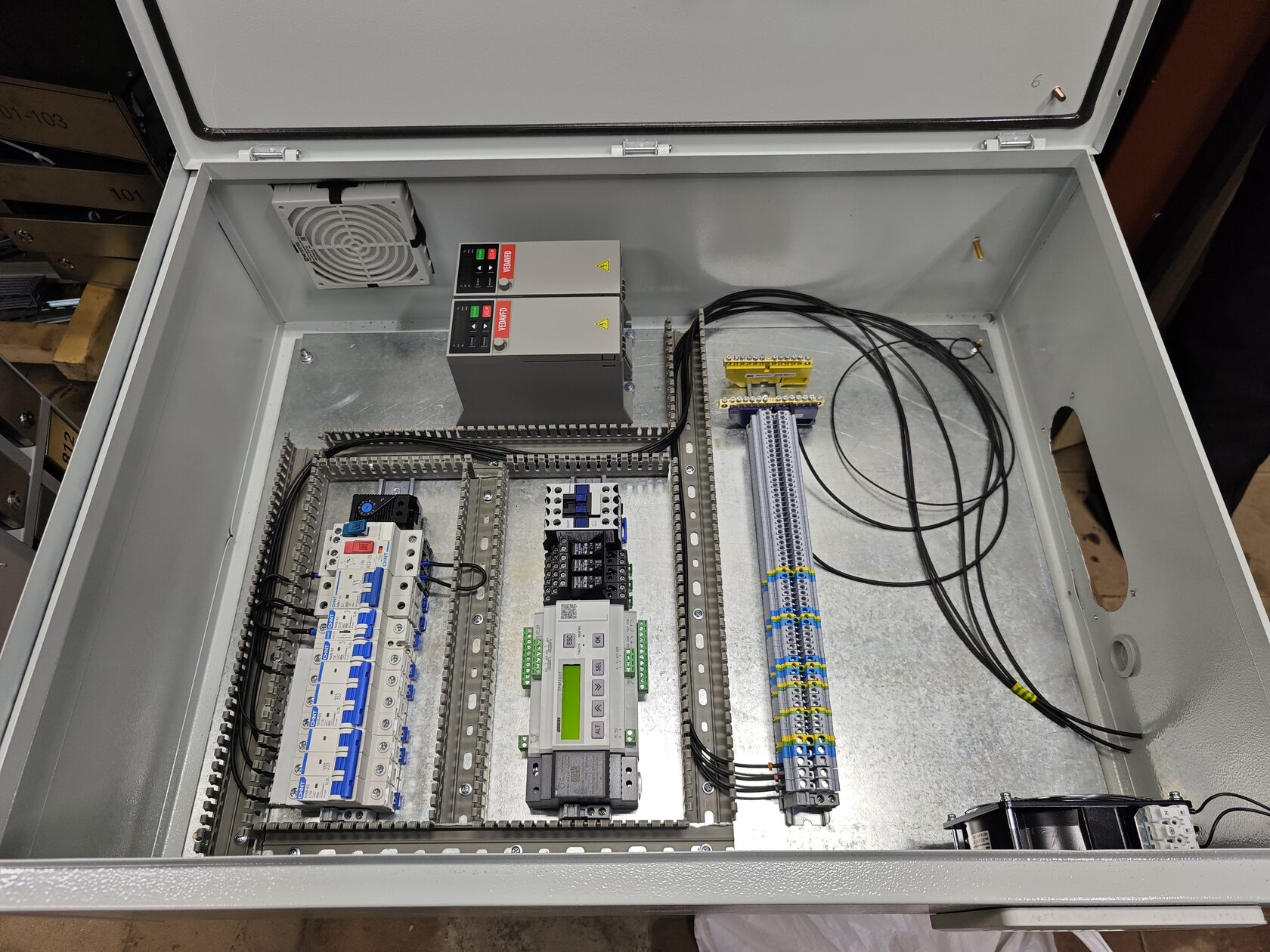

Система принудительной вентиляции внутри щита Meyertec – критически важное решение для отвода тепла от преобразователей частоты VEDA VF-51. Обеспечивает стабильный тепловой режим компонентов, исключает перегрев силовой электроники и продлевает срок службы всего шкафа.

Все компоненты прошли входной контроль. Сборка выполнялась на нашем производственном участке с соблюдением стандартов маркировки, заземления, фазировки и аккуратной кабельной разводки.

🔹 Этапы реализации

Обследование и ТЗ – совместная проработка алгоритмов, точек контроля, сценариев зимнего/летнего режимов и аварийных отключений.
Проектирование – разработка однолинейных схем, схем управления, спецификаций, настройка и тестирование программы ОВЕН ТРМ1033.
Сборка и заводские испытания – проверка цепей, прошивка контроллеров, имитация рабочих и аварийных режимов, настройка тепловых режимов шкафа.
Доставка и монтаж – установка шкафов на объекте, подключение силовых и сигнальных линий, проверка заземления и изоляции.
Пусконаладка и обучение – настройка ПИД-регуляторов, калибровка датчиков, передача исполнительной документации и инструктаж инженеров заказчика.

🔹 Результат для заказчика

✅ Стабильный воздухообмен с автоматической подстройкой под нагрузку и сезонные изменения

✅ Снижение энергопотребления за счёт частотного регулирования VEDA VF-51 и оптимизации графиков работы

✅ Прозрачная диагностика: все события логируются, аварийные сигналы выводятся на панель Meyertec и в сеть

✅ Масштабируемость: архитектура позволяет добавить новые установки без переделки существующей системы

✅ Полное соответствие требованиям надзорных органов, готовность к сдаче объекта и гарантийное сопровождение

🔹 Почему мы ведём такие проекты «под ключ»

В «ПСК-Автоматизация» мы не просто собираем щиты по готовой схеме. Мы проектируем, программируем, тестируем и вводим в эксплуатацию. Каждый шкаф проходит многоуровневую проверку до отгрузки, а наши инженеры сопровождают объект на этапе пусконаладки. Это позволяет исключить «детские болезни» автоматики, сократить сроки ввода и дать заказчику предсказуемый, документально подтверждённый результат.
